Graco Quantm i120 Serisi 2" Elektrikli �ift Diyaframl� Pompalar

GRACO QUANTM ELEKTR�KL� ��FT D�YAFRAMLI POMPALAR

Temiz enerji ve s�rd�r�lebilir teknolojilere y�nelik artan talebi kar��lamak �zere tasarlanan QUANTM serisi �ift diyaframl� ve elektrikli pompalar , enerji kullan�m�n� ve maliyetlerini %80'e kadar azaltarak enerji t�ketimini en aza indirmek i�in �retilmi� d�nyan�n ilk (ve tek) uygun fiyatl� elektrikle �al��an �ift diyaframl� (EODD) pompas�d�r. Yenilik�i, yeni FluxCore motorlar� ve s�r�c�leri, boyut ve diren� kay�plar�n� en aza indirirken d��k h�zlarda 8 kata kadar daha fazla s�rekli tork sa�lar. Bu devrim niteli�indeki pompalar�n temizlenmesi ve bak�m� kolayd�r ve �al��t�rmak i�in, sahip oldu�u k��k elektrik motoru nedeniyle daha az enerji gerektirir; bu da daha d��k bir yat�r�m maliyeti sa�lar. Graco'nun contas�z ve kendinden emi�li diyaframl� pompa tasar�m�, santrif�j, lob, di�li, mono, peristaltik ve piston pompa teknolojileri dahil olmak �zere di�er t�m pompalara g�re net avantajlar sunar.

GRACO QUANTM Serisi POMPALAR �LE ELEKTR�KLE �ALI�AN ��FT D�YAFRAMLI POMPA TEKNOLOJ�S�NDE B�Y�K B�R ATILIM GER�EKLE�MEKTED�R.

Daha sessiz �al��ma ve daha az yer kaplama, daha kolay kurulum ve servis imkan� sa�lar; e�siz tasar�m�, bir y�ldan daha k�sa s�rede enerji tasarrufu sa�layarak yat�r�m maliyetini kar��lar.
Haval� diyaframl� pompa teknolojilerine g�re rekabet�i fiyatlara sahip, enerji maliyetlerini %80'e kadar azaltan verimli, uygun maliyetli yedek par�a temini m�mk�nd�r
Pompa ar�zalar�n� �nlemek ve duru� s�resini azaltmak i�in bas�n� sens�rlerine ve ek kontrollere olan ihtiyac� ortadan kald�ran, bas�n� alt�nda duran, y�kte bekleyen tek elektrikli diyaframl� pompad�r.
Entegre frekans invert�r�, operat�r g�zetimini en aza indirmek i�in uzaktan �al��t�rma imkan�, otomasyondan kontrol ve h�z kontrol� sa�lar
Pompa �zel motorunun kart�ndaki ak�ll� kontrol teknolojisi, ilk �al��t�rmalarda pompay� doldurmaya yard�mc� olmak veya pompalara zarar veren kuru �al��ma kavitasyonunu �nlemek i�in pompa h�z�n� ayarlar, yava� �al��madan ba�layarak otomatik h�zlanma ger�ekle�tirir.
H�zl�, kolay ve uygun fiyatl� ak��kan transferi i�lemlerine ge�i� i�in tak ve �al��t�r kurulumu sunar
Santrif�j, lob, di�li, progresif kavite ( mono ) , peristaltik ve piston pompa teknolojileri dahil olmak �zere di�er pompalara g�re net avantajlar sa�lar

GRACO QUANTM Pompalar Genel �zellikleri

50,8 mm (2 in�) ak��kan ba�lant� noktal� Graco QUANTM i120, Graco'nun devrim niteli�indeki yeni elektrikle �al��an �ift diyaframl� (EODD) pompas�d�r ve s�rd�r�lebilirlik hedeflerini kar��lamaya odaklanan fabrikalar veya �retim tesisleri i�in en b�y�k maliyet de�i�keni olan enerjiyi azaltarak ak��kan transferi ihtiyac�na ideal bir ��z�m sunar. Bir i120 pompas�, 12 ay veya daha k�sa s�rede yat�r�m geri d�n�� sa�larken giderek zorlu hale gelen kanuni d�zenlemelerle uyumlulu�a ve kullan�m �mr� boyunca �nemli �l��de tasarruf sa�laman�za yard�mc� olabilir.

Mevcut havayla �al��an pompalar�n�z� yeni bir g�venilir QUANTM i80 elektrikli pompaya y�kseltin veya yeni bir tesis giri�iminin par�as� olarak �zelle�tirin. 50,8 mm (2 in�) ak��kan ba�lant� noktas� ve maksimum 454 l/dak (120 g/dak) debi ve geleneksel elektrik motorlar�na g�re d��k h�zlarda 8 kata kadar daha fazla s�rekli tork sa�layan g��l� yeni FluxCore motoru ve s�r�c�s� ile i120, �retim hatlar�n�zda ihtiyac�n�z olan verimli i�g�c� olmak i�in �o�u ak��kan transferi i�ini ger�ekle�tirme becerisine sahiptir. Ayr�ca, herhangi bir 220 V AC �� fazl� enerji kayna��na takman�n yeterli oldu�u h�zl� ve kolay tak-�al��t�r kurulum, mevcut pompalar� ek yat�r�m veya yeniden altyap� �al��mas� olmadan kolayca de�i�tirmenize olanak tan�r.

� Geni� �al��ma aral�� ve malzeme uyumlulu�u; a��nd�r�c�lar, kat� i�erikli ak��kanlar, agresif kimyasallar ve par�alanmaya duyarl� malzemes�v�lar ile �al��r

� Haval� diyaframl� pompalardan %80'e kadar, rakip elektrik teknolojilerine k�yasla %50 daha verimlidir; fosil yak�t, hidrolik ve hava g�c� ihtiyac�n� ortadan kald�r�r

� FluxCore S�r�c� Mod�l� Kontrol�, pompa h�z�n� ayarlayan basit bir d��me, durumu ve sorun kodlar�n� g�steren LED ve pompan�n �al��mas� i�in gerekli yaz�l�m� i�erir.

� Di�li kutusunun ��kar�lmas� sayesinde mevcut haval� diyaframl� pompalar ile benzer boyutta oldu�undan, di�er elektrikli se�eneklere k�yasla ihtiya� olan taban alan� minimumdur.

Bak�m ve yedek par�a maliyetlerini en aza indiren kendinden emi�li ve s�zd�rmas�z tasar�m� vard�r
Piyasada, bas�n� alt�nda h�z azaltan tek elektrikli diyaframl� pompad�r, bas�n� sens�rleri ve ek kontrol �nitesi ihtiyac�n� ortadan kald�r�r ve t�kal� hatlar veya kapal� valflerden kaynaklanan pompa ar�zalar�n� �nleyerek duru� s�resini k�salt�r.
Diyafram patlama sens�r� opsiyonel olarak mevcuttur.

QUANTM Pompalar�n �st�nl�kleri

Graco QUANTM serisi pompalar sadece bir elektrikli pompa de�il, bir oyun de�i�tiricidir. QUANTM��n devrim niteli�indeki elektrik motoru tasar�m�, �al��ma maliyetlerini d��r�r ve �retim hatlar�n�z� �al��r durumda tutacak g�venilirli�i sa�lar. Farkl� yap� malzemeleri i�eren �oklu ak��kan ile temas eden malzeme se�enekleriyle QUANTM, mevcut daha az verimli pn�matik pompalar�n�z yerine kullanabilece�iniz son derece g�venilir bir �r�n veya s�f�rdan kurulacak i�letmeler i�in m�kemmel bir se�enek olarak �o�u ak��kan uygulamas� i�in idealdir. E�siz kendinden emi� yapabilen, s�zd�rmazs�z yani salmastras�z tasar�m, sorunsuz ve sabit ak�� sa�lar ve t�kanm�� hatlardan veya kapal� valflerden kaynaklanan pompa ar�zalar�n�n neden oldu�u duru� s�resini azaltmak i�in bas�n� alt�nda duran ve y�kte bekleyebilen piyasadaki tek elektrikli diyaframl� pompad�r. QUANTM, s�rd�r�lebilirlik itibar�n�z� g��lendirmeye �ok yard�mc� olacak enerji tasarruf imkan� sunarken daha sessiz, daha verimli ve ultra g�venilir olacak �ekilde tasarlanm��t�r. Pompa stratejinizi yeniden d��nmenin ve bir QUANTM elektrikli pompaya ge�erek k�rl�l��n�z� y�kseltmenin zaman� gelmi� bulunmaktad�r.

Tamam� ak��kana uygun se�ilen Polipropilen, PVDF, Aluminyum , Paslanmaz �elik, D�kme Demir gibi malzemelerden olu�an ak��kan b�l�m�, hafif korozyona dayan�kl�l�k sa�larken a��nmaya dayan�kl� olacak �ekilde �zel olarak tasarlanm��t�r. Geleneksel motorlara g�re d��k h�zlarda 8 kata kadar daha fazla s�rekli tork ile bu genel ama�l� elektrikli pompa, petrol �r�nlerinin (yeni ve at�k ya�lar) ve solventlerin bo�alt�lmas�yla ilgili uygulamalar�n yan� s�ra tank bo�altma uygulamalar� i�in de ideal olan bir enerji tasarrufu �r�n�d�r. Bu g��l� yeni pompa, duru� s�resini en aza indirmek i�in daha y�ksek d�zeyde g�venilirlik sunarken, tak ve �al��t�r tasar�m�, ek yat�r�m veya altyap� yeniden �al��mas� olmadan herhangi bir �retim hatt�na kolayca dahil edilmesini sa�lar. Halojenli hidrokarbonlarla kullan�m i�in tasarlanmam��t�r.

Devrim Yaratan Tasar�m
- Mevcut havayla �al��an pompalar�, bas�n� alt�nda duran ve AutoPrime �zelli�ini i�eren elektrikli pompa teknolojisiyle de�i�tirin
- Patentli FluxCore tahriki, klasik elektrikli pompalardaki di�li kutusunu kald�rarak pn�matik diyaframl� pompayla kar��la�t�r�labilir boyutta k��k bir montaj alan� sa�lar
- Pn�matik pompalara k�yasla enerji t�ketiminde %80'e varan azalma, �al��ma maliyetlerini d��r�r ve h�zl� bir yat�r�m geri d�n�� sa�lar
- Sessiz �al��ma, tesis g�r�lt�s�n� azalt�r ve �al��an g�venli�ini ve sa�l��n� iyile�tirir
- Ak�ll� pompa kontrol�, daha do�ru ak�� ayar noktalar� ve yerle�ik otomasyon kontrolleri sa�lar
FluxCore Motor
- Toz kaplamal� al�minyum FluxCore tahri�i
- 4,5 m (15 ft) a��k u�lu 240 VAC 3Φ motor
- CID1 Gruplar� C,D,T4 B�lge 1 AEx d b IIB T4 Gb tehlikeli konum onay�
Yap� Malzemeleri
- NPT ve BSP ba�lant� metal pompalarda standartt�r. Plastik modellerde ise 2� Flan� ba�lant�s� bulunmaktad�r.
- Ak��kan ile temas eden g�vde malzemesi se�enekleri 316 Paslanmaz �elik, Aluminyum, D�kme Demir, Polipropilen yada PVDF �dir.
- Di�er t�m haval� Husky serisi pompalarda mevcut olan diyafram, top valf ve valf yata�� alternatifleri, Quantm pompalar i�in de a�a��daki tablolarda oldu�u gibi bulunmaktad�r.

Graco QUANTM i120 Serisi Elektrikli Diyaframl� Pompa Teknik Veriler

Genel Performans Verileri
Maksimum Ak��kan Bas�nc�	6,9bar, 690 kPa, 100 psi
Maksimum debi	454 lt/dk
Maksimum Amperaj	15 A
Motor Tipi	FluxCore Tahrikli
Voltaj	200-240 V AC (3 fazl� )
Frekans	50 � 60 Hz
Maksimum emi� derinli�i	4,8 m ( kuru ) 8,8 m ( �slak )
Maksimum kat� madde boyutu	6,4 mm
Maksimum ak��kan �al��ma s�cakl��	82�C
Maksimum ortam s�cakl��	40�C
Ak��kan giri� �l��s�	2� bsp / npt (f) ( metal modeller) DN 50 Flan� ( plastik modeller)
Ak��kan ��k�� l��s�	2� bsp / npt (f) ( metal modeller) DN 50 Flan� ( plastik modeller)
A��rl�k Bilgileri
Aluminyum Pompa	44,9 kg
Paslanmaz �elik Pompa	73,5 kg
D�kme Demir Pompa	74,8 kg
PVDF Pompa	53,0 kg
Polipropilen Pompa	45,4 kg
Ak��kan ile Temas Eden Malzemeler (g�vde, diyafram, valfler)
G�vde	PP, PVDF, SS316, Aluminyum, D�kme Demir
Top Valfler	PTFE (Teflon), Asetal, Buna-N, 316SS, Geolast, Santopren, FKM (Viton), TPE(Hytrel),
Valf Yataklar�	Asetal, Aluminyum, Buna-N, 316SS, Geolast, Santopren, FKM (Viton), TPE(Hytrel), PVDF, Polipropilen
Diyafram Malzemeleri	PTFE (Teflon ), Santopren, FKM (Viton), Buna-N (NBR), Geolast, TPE (Hytrel)
Ses Seviyesi
Maks debi ve bas�n� de�erinde	77.0 dBa ( maksimum)

* Belirtilen performans de�erleri ideal �artlarda su i�in belirtilmi� olup emme-basma hatlar� �artlar�, giri� hava bas�nc� ve transfer edilen ak��kan�n �zelliklerine g�re de�i�ebilir.

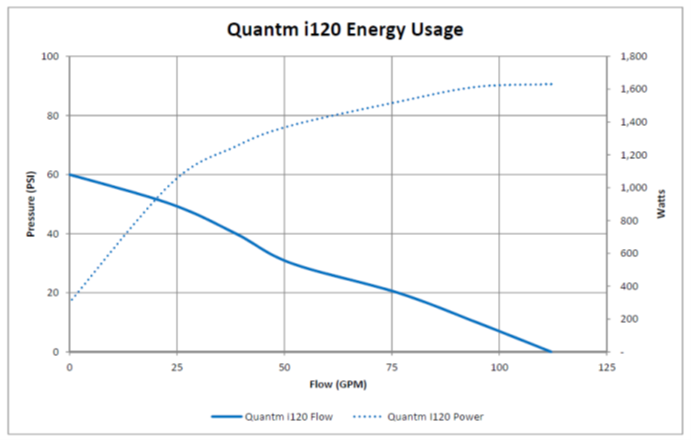

Graco QUANTM i120 Elektrikli Diyaframl� Pompa Performans Detaylar�

Graco Quantm Elektrikli Diyaframl� Pompalar�n Avantajlar�

Standart ve Ex-proof ATEX onayl� modelleri mevcuttur.
Salmastra, kaplin,ke�e vb. sarf malzemeleri bulunmaz.
Kuru /bo�ta �al��mas� durumunda hasara u�rama riski bulunmaz.
Basma hatt�n�n kapal� olmas� durumunda pompa zarar g�rmeden kendili�inden durur.
Pompa �zerindeki standart ayar manivelas� ile pompa h�z� de�i�tirilerek farkl� debi ve bas�n� aral��nda �al��t�r�labilir.
Pompa elektrik motoru ve kontrol yap�s�, harici 4-20 MA ve PLC kontrol�ne uygundur ve standartt�r.
S�k� ge�me, kayan yada d�nen par�as� yoktur.
S�kme-takma i�lemi, bak�m� �ok kolayd�r.
Bak�m maliyetleri, par�a fiyatlar� ucuzdur.
Diyafram, top valfler ve yataklar� hari� conta, ke�e vs. i�ermez.
80 ⁰C �a kadar s�cakl�klarda �al��abilir.
K��k-kompakt olu�lar� dolay�s�yla ta��nabilir-portatif uygulamalarda kullan�labilir.
Ak��kan olan vizkoz �r�nler, kat� oran� y�ksek s�v�lar transfer edilebilir.

Graco Quantm Elektrikli Diyaframl� Pompalar Nas�l �al��r?

Ayn� hava ile �al��an �ift diyaframl� pompalarda oldu�u gibi elektrikli diyaframl� pompalarda da emme basma tulumba gibi ileri geri hareket eden iki esnek diyafram ve d�rt adet top valf mevcuttur. Diyaframlardan biri pompa i�inde ak��kan �ekerken, di�er diyafram tahliye hatt�ndaki ak��kan� basma hatt�na y�kler. Bu esnada alt ve �st manifoldlarda bulunan �ek valfler s�rayla �apraz olarak a��l�r ve kapan�r. Diyaframlar, hava ile ak��kan aras�nda bir izolasyon duvar� g�revi g�r�r.
