Santrifüj Pompa

Finish Thompson Db Serisi Manyetik Kaplinli Santrifüj Pompa

Maksimum 48 m3/saat debi,  makimum 45 m basma yüksekliği
Finish Thompson DB serisi salmastrasız santrifüj pompalar manyetik kaplinli ve sızdırmaz tasarımı ile her türlü kimyasalın transferi uygulamasında başarıyla kullanılabilmektedir.
Toplam 13 farklı model  , PVDF yada PP gövde alternatifleri, dişli, flanşlı yada rakorlu bağlantı çeşitleriyle kimyasal transferi uygulamalarınız için  en iyi çözümdür.
PP modeller maksimum 82, PVDF modeller makimum 104 derece sıcaklığa kadar çalışabilir.



Finish Thompson Db Serisi Manyetik Kaplinli Santrifüj Pompa
  • Teknik Bilgiler
  • Dökümanlar

Finish Thompson DB Serisi manyetik tahrikli santrifüj pompalar , hidrolik verim ve kimyasal aşındırıcılığa sahip akışkanlar için yeni standartları oluşturmaktadır. Asit yada alkali farketmez, her türlü zorlu kimyasalların transferi için beklentilerinizi karşılamak üzere, gerek yüksek basınç, gerekse yüksek debi taleplerine üstün tasarımı ve akışkanlar dinamiği teknolojisi ile kolaylıkla yanıt vermektedir.
Finish Thompson DB serisi manyetik pompalar, özenli ve  kapsamlı Ar - Ge çalışmaları sonucu ortaya çıkmıştır ve bu nedenle  pompanın uzun kullanım ömrü boyunca enerji tüketimini ve işletme maliyetlerini düşürmek üzere yüksek bir verimliliğe sahiptir.


Finish Thompson DB Serisi Manyetik Kaplinli Pompalara Genel Bakış

Polipropilen veya PVDF  malzemeden üretilen DB Serisi manyetik kaplinli pompalar, en korozif ortamlarda dayanıklı bir şekilde çalışır. Hatta hasar görmeden kuruda bile çalışabilir. Bu özellik için pompanın karbon rulman ile donatılmış olması gerekmektedir.
Teknolojik ilerlemenin somut göstergesi olan DB serisi pompalar , piyasadaki diğer manyetik pompalara göre hassasiyet, performans ve güvenilirlik bakımından birçok üstünlüğe sahiptir.
Patlayıcı ve parlayıcı akışkanların transferinde ve bu tür ortamlarda kullanım gereksinimlerinde ise, plastik pompa olmasına rağmen PVDF modeller ve ex-proof elektrik motoru ile ile ATEX normları sağlanır.

Finish Thompson DB Serisi Manyetik Kaplinli Pompa Teknik Veriler

Genel  Performans Verileri

Maksimum Akışkan Basıncı

45 m

Maksimum debi

48 m3/saat

Maksimum pompa hızı

50 Hz – 2900 rpm  /  60 Hz – 3450 rpm

Maksimum katı madde boyutu

0,4mm   veya  100 micron

Maksimum çalışma sıcaklığı

PPmodeller -   82°C    /     PVDFmodeller -   104°C

Motor Gücü *

0,09 – 7,5  kw

Bağlantı Türü**

Bspveya npt dişli, flanşlıyada yapıştırma ağızlı

Maksimum Özgül Ağırlık

1,84 gr/cm3

Maksimum önerilen vizkozite

150 cP  ( mPas )

Verim

Maksimum %70 ‘e kadar

Akışkan ile Temas Eden Malzemeler

Gövde ve fan

Cam fiber takviyeli polipropilen, karbon fiber takviyeli pvdf

O-ring ve elastomerler

FKM ( Viton ), EPDM standart,

opsiyonel olarak Simriz ve Kalrez

Rulman

Karbon standart

PTFE, Alumina seramik veya silikon karbür opsiyonel

Şaft

Alumina seramik standart

Hastalloy C veya Silikon Karbür opsiyonel

*Motor gücü ihtiyaç olan performans değerlerine göre pompa bilgi föylerinden belirlenmelidir.
**Standart olarak bsp yada npt dişli olarak sunulmaktadır,  flanş yada yapıştırma ağzı bağlantıların fiyat farkı bulunmaktadır.



Neden Manyetik Kaplinli Pompa ?


Konvansiyonel santrifüj kimyasal pompaları,  aşınmaya ve sorun çıkarmaya meyilli salmastralara sahip olduklarından, bu pompaları güvenli bir şekilde çalıştırmak için özellikle agresif veya kristalleşmeye eğimli kimyasallarda yüksek teknolojiye sahip çözümler ve pahalı salmastra dizaynı  gerekir.
Bunun yanında düzenli aralıklarla gereken bakım çalışmaları işletme için kullanılabilirliklerini önemli ölçüde azaltır. Manyetik kaplinli – salmastrasız pompalar ise, hava geçirmez – hermetik şekilde sızdırmaz dizayna ve bakım gerektirmeme avantajına sahiptir.
Finish Thompson manyetik kaplinli pompalarda, pazardaki en yüksek kalite standartlarına sahip Neodmiyum mıknatıs yapısı kullanılmakta,  elektrik motorundan gelen tahrik, pompaya mıknatıslanma prensibi ile iletilmektedir. Dışarıdan dönen tahrik mıknatısı, motor gücünü temassız olarak iç mıknatısa ve dolayısıyla fana iletir . Bu durum, sürekli şafta gerek olmadığı ve dolayısıyla motora doğru aşınma şaftı contası olmadığı anlamına gelir. Pompa gövdesi ve motor tahriği, birbirinden hava geçirmez şekilde komple ayrılmıştır.
Sonuç ise sızıntı olmayan , bakım gerektirmeyen pompalardır.

FINISH THOMPSON DB SERİSİ MANYETİK POMPALAR PERFORMANS TABLOSU

Model

Bağlantı Çapı

Maksimum Kapasite

Maksimum Basma Yüks.

Maksimum Motor Gücü

Giriş

Çıkış

( m3/saat )

(m)

(kW)

DB3

1"

1/2"

2,6

4,5

0,18

DB4

1"

1/2"

3,4

6,1

0,25

DB5

1"

1/2"

3,6

7,5

0,37

DB5.5

1"

3/4"

5,5

6,6

0,37

DB6

1"

1"

9,2

10

0,37

DB6H

1"

1"

9,5

15

0,37

DB7

1 1/2"

1 1/2"

16

10

0,75

DB8

1 1/2"

1"

15

14

1,1

DB9

1"

1"

20

12

0,75

DB10

1 1/2"

1 1/2"

22

14

2,2

DB11

2"

1 1/2"

26

22

4,0

DB15

2"

1 1/2"

29

27

4,0

DB22

2"

2"

43

41

7,5

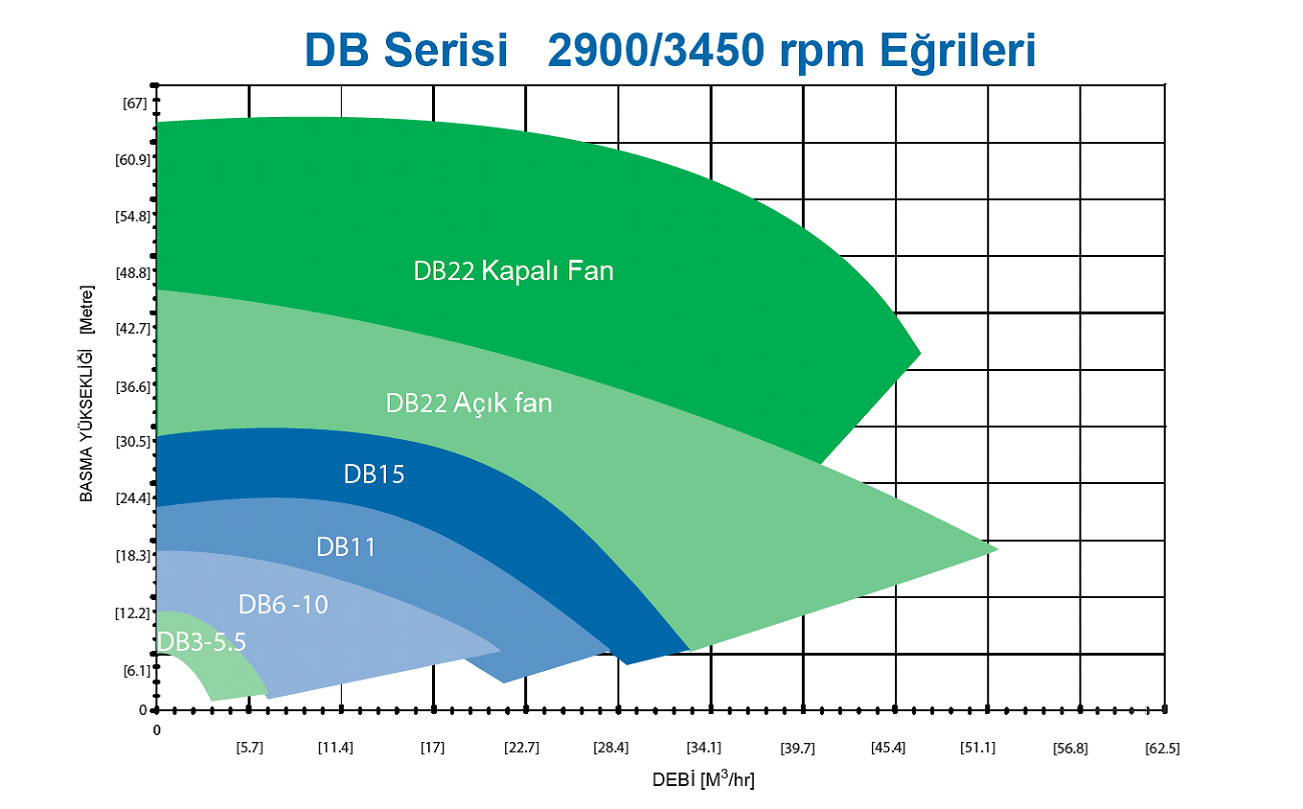

-Tabloda verilen değerler maksimum kapasite ve basma yüksekliği değerleridir. Pompa seçimi yaparken mutlaka tekil performans eğrileri kontrol edilmeli,  kimyasal özellikleri de dikkate alınarak seçim yapılmalıdır.
-Verilen değerler , Finish Thompson manyetik kaplinli pompalar için seçim öncesi ön bilgilendirme amaçlıdır.

Finish Thompson Manyetik Kaplinli Pompa Avantajları



  • 10 l/dk’dan 715 l/dk. kapasiteye, 3m’den 41 m.’ye basma yüksekliğine kadar kullanım aralığına sahip, 220-240V monofaz, 380-400V trifaz motorlu, dişli , flanşlı yada plastik kaynak ağızlı giriş ve çıkış bağlantı opsiyonları ile metal olmayan manyetik tahrikli kimyasal proses pompaları sınıfına sahip olup, kullanıcılara geniş ürün yelpazesi ile seçim imkanı sunmaktadır.
  • Polipropilen veya PVDF gövde alternatifleri ile çok geniş yelpazede kimyasallar ile uyum sağlamaktadır.
  • Patentli “Temassız Sistem” mekanizması sayesinde zorlu şartlar altında çalışabilmektedir. Özel imal edilmiş mıknatısları sayesinde manyetik kapsülü ile arka muhafazanın itici halkasının teması önlenir, bu sayede aşırı ısı oluşumu sebebi ile ekipmanın parçalarının erimesi engellemiş olur.
  • Patentli “ Kendinden Isı Yayımlı Yapı” dizaynı ile ; pervane ve manyetik kapsülde eşit oranlarda yerleştirilmiş ısı-dağıtımı delikleri sayesinde, mil ve rulmanların dönüşü sırasında oluşan ısı oluşumunu etrafındaki sıvının devir daimini sağlayarak azaltmaktadır Isıl deformasyonlar ve erimeler bu sayede önlenir.Bu pompanın kuruda çalışmada dayanımını artarır.
  • İsteğe bağlı olarak PVDF modellerde ex-proof elektrik motorları ve Atex sertifikasyonu mümkündür.
